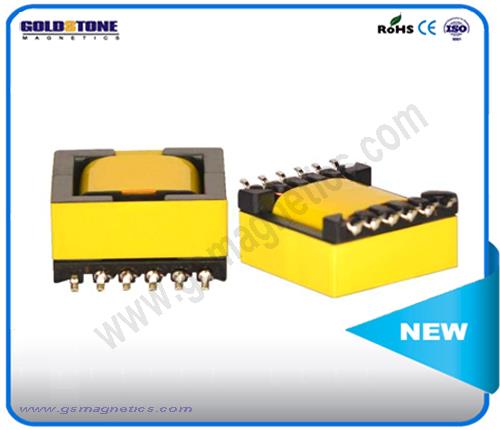

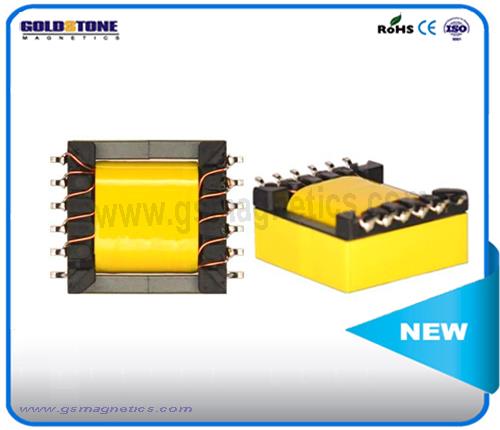

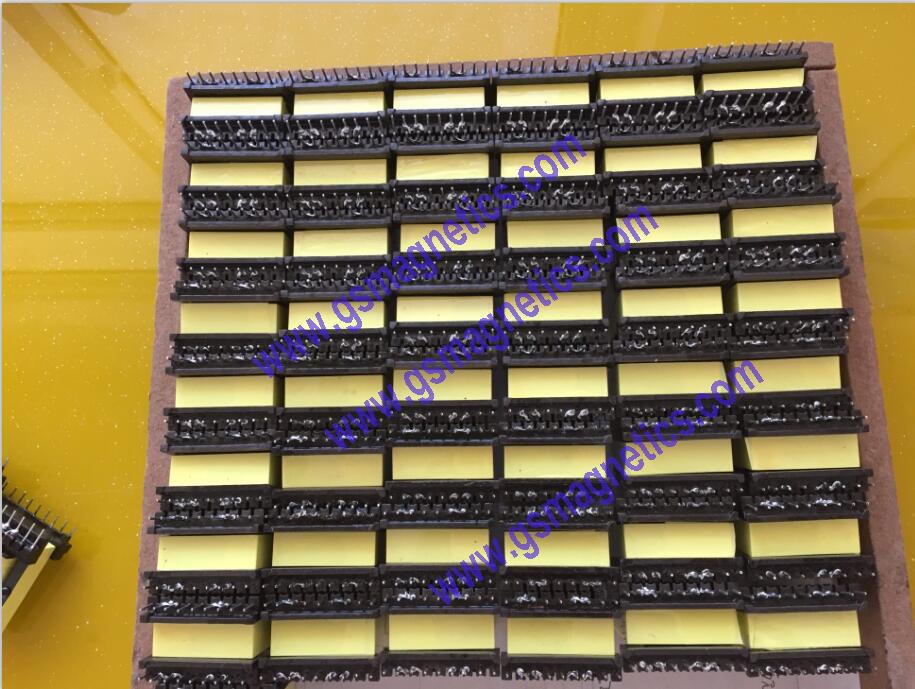

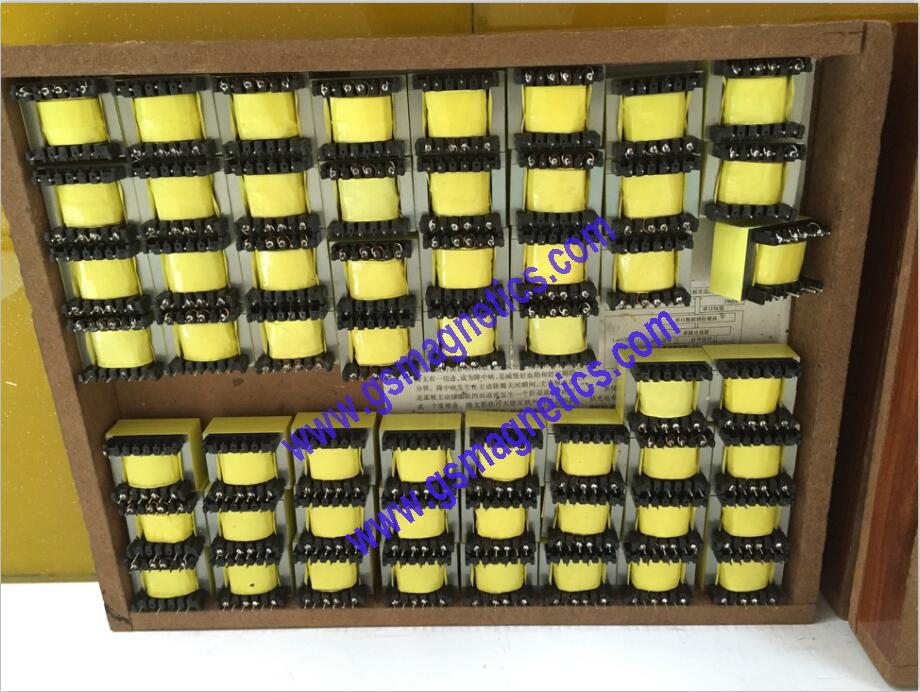

DC Dönüştürücü için PCB Güç için EFD20 EFD25 EFD30 Tipi Yüksek Frekans Trafosu
Mesaj bırakın
1) .Features:
Güçlü bir anti-parazit, dağıtılmış kapasite, empedans, düşük iletim, firma zayıflama var
yapısı, endüktansı ince ayar yapabilir, vb, yaygın olarak faks kullanılır
makineleri, PBX.
2). Uygulanabilir frekans aralığı: 20 ila 100 kHz:
Çalışma frekansı: 200kHz daha yüksek
Yüksek manyetik akı ve düşük kayıplı manyetik malzemeler
Düşük sızıntı endüktansı ve yüksek verim ile.
3) uygulamaları:
PCB devreleri, bilgisayar, TV, monitör, tarayıcı, teksir, mobil adaptörler, yazıcı ve diğer ekipmanlar ve
enstrümanlar.
B sınıfı (130), F (155), H (180) UL yalıtım sistemi
4). Diğer özelleştirilmiş Ferrit transformatörleri yapabilir:
Güç aralığı: çekirdek tipi N67 sınıf malzeme kullanarak
<5: rm4,="" p11="" 7,="" ef12.6="" ve="">
5 ila 10: E (F) 16, RM5 ve P14 / 8
10 ila 20: RM6, E (F) 20, P18, U15 ve EFD15
20 ila 50: RM8, P22, RM10 ETD29, E25 ve EFD20
50 ila 100: ETD29, ETD34, RM12, P30 ve EFD25
100 ila 200: ETD34, ETD39, ETD44, P36, E30, E42 ve EFD30
200 ila 500: ETD44, ETD49 ve E55
> 500: ETD54, ETD59 ve E65
| model | Toplu iğne | boyut | ||||
| bir | B | C | D | E | ||
| EFD-12 | 8 | 6 | 17 | 20 | 3.0 | 13.5 |
| EFD-15 | 10 | 7.3 | 18.2 | 21.35 | 2.5 | 15 |
| EFD-15 | 10 | 7.5 | 19.3 | 22.6 | 3.0 | 16.7 |
| EFD-20 | 10 | 9.4 | 25.3 | 27.7 | 3.75 | 21.7 |
| EFD-20 | 12 | 9.7 | 24 | 26.8 | 3 | 20 |
| EFD-25 | 10 | 13.4 | 29,7 | 35.4 | 5 | 25 |
| EFD-25 | 10 | 12.6 | 29,7 | 31.5 | 5 | 25 |
| EFD-30 | 12 | 12.6 | 31.6 | 35.5 | 5 | 30 |
Diğer İlgili Yüksek Frekans Trafosu Parametreleri:
Tablo1: EE tipi Trafo Parametreleri
| EE tipi trafo | |||||||
| Parça no | terminal pinler | Boyut mm | tip | Elektrik parametresi | |||
| bir | B | C | İndüktans | Çıkış gücü (W) | |||
| EE-8.3 | 6 | 8 | 8 | 8.3 | V | 100.0uH | 0,2-3,0 |
| EE-10 | 8 | 11.5 | 10.2 | 10.2 | V | 80.0uH | 0,5-5,0 |
| EE-13 | 10 | 12.0 | 12.5 | 13.0 | V | 120.0uH | 0,5-8,0 |
| EE-16-1 | 6 | 14.8 | 13.3 | 16.0 | V | 90.0uH | 1,0-10,0 |
| EEL-16 | 10 | 28.5 | 16.0 | 21.9 | V | 600.0uH | 2,0-15,0 |
| EE-19-1 | 8 | 17.6 | 16.0 | 19.0 | V | 800.0uH | 3,0-30,0 |
| EEL19 | 10 | 31.5 | 16.0 | 21.1 | V | 1200.0uH | 3,0-30,0 |
| EE-25-1 | 6 | 20.0 | 18.2 | 25.2 | V | 2000.0uH | 3,0-45,0 |
| EEL25 | 8 | 35.3 | 17.5 | 25.2 | V | 2800.0uH | 3,0-45,0 |
| EE-30 | 10 | 21,0 | 29,2 | 30.0 | 'H | 900.0uH | 3,0-50,0 |
| EE-40 | 14 | 27.6 | 30,5 | 40,0 | 'H | 1500.0uH | 3,0-55,0 |
| EE-42 / 15-1 | 12 | 33.8 | 44.0 | 42,0 | 'H | 2000.0uH | 3,0-80,0 |
| EE-42 / 20-1 | 12 | 45.0 | 39,8 | 42,0 | V | 1900.0uH | 3,0-90,0 |
| EE-55 | 20 | 50.0 | 50.0 | 55.0 | 'H | 3000.0uH | 3,0-150,0 |
| EE-65 | 16 | 55.2 | 51.8 | 65.0 | 'H | 4500.0uH | 3,0-300,0 |
Tablo 2: EPC tipi Trafo Parametreleri
| model | Boyut (mm) | VA | Ağırlık | |||
| bir | B | C | Rf = 50KHz | Rf = 100 KHz | g | |
| EPC-9.5 | 10 | 5.5 | 10 | 1.1 | 2.5 | 9 |
| EPC-13 | 14 | 9 | 14 | 5 | 8 | 11 |
| EPC-17 | 19 | 11 | 18 | 14 | 20 | 18 |
| EPC-19 | 20 | 13 | 21 | 18 | 27 | 21 |
| EPC-25 | 27 | 17 | 26 | 36 | 59 | 29 |
| EPC-27 | 29 | 17 | 36 | 52 | 75 | 35 |
Table3: ER tipi Trafo Parametreleri
| ER Trafo Şartname | |||||||
| model | TOPLU İĞNE | boyut | |||||
| bir | B | Cı +/- 0.5 | D +/- 0.5 | E | F | ||
| ER25.5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25,5 |
| ER28 | 12 | 30,5 | 23 | 17.5 | 4 | 5 | 31 |
| ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 |
| ER28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 |
| ER28 | 12 | 26.3 | 37,1 | 30 | 4 | 5 | 30.2 |
| ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 |
| ER35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 |
| ER35 | 16 | 29.1 | 40,3 | 35.4 | 4 | 5 | 40,3 |
| ER39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43,1 |
| ER39 | 16 | 33 | 41,5 | 30.85 | 4 | 7.5 | 42.3 |
| ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43,1 |
| ER4215 | 14 | 45,5 | 30 | 25 | 4 | 5 | 42 |
| ER4220 | 14 | 44 | 37.5 | 36 | 4 | 5 | 42 |
Tablo 4: PQ tipi Trafo Parametreleri
| BOYUTUCU BOYUTLARI (mm) | |||||||||||||||
TİP | bir | B | C | D | E | F | G, | 'H | ben | J | K | L | M | N- | O |
PQ20 / 16 | 23.15 | 17.35 | 23.15 | 20.3 | 2.5 | 9 | 3.8 | 5.1 | 17.9 | 9.7 | 7.82 | 10.8 | 2.4 | 0.6 | 7.35 |
PQ20 / 20 | 23.15 | 17.35 | 23.15 | 20.3 | 2.5 | 9 | 3.8 | 5.1 | 22 | 13.85 | 12 | 10.8 | 2.4 | 0.6 | 7.35 |
PQ26 / 20 | 26,6 | 21.85 | 29.75 | 25.4 | - | 12.3 | 3.8 | 7.6 | 21,5 | 11.05 | 9 | 14.2 | 2.4 | 0.65 | 7.2 |
PQ26 / 25 | 26,6 | 21.85 | 29.75 | 25.4 | - | 12.3 | 3.8 | 7.6 | 26,05 | 15,65 | 13,55 | 14.2 | 2.4 | 0.65 | 7.2 |
PQ32 / 20 | 32.15 | 26,7 | 34.3 | 30,5 | - | 13.85 | 5.1 | 7.6 | 22,35 | 11.05 | 8.9 | 15.9 | 2.8 | 0.75 | 7.2 |
PQ32 / 30 | 32.15 | 26,7 | 34.3 | 30,5 | - | 13.85 | 5.1 | 7.6 | 32.15 | 20.85 | 18.7 | 15.9 | 2.8 | 0.75 | 7.2 |
PQ35 / 35 | 35,00 | 31.0 | 39.0 | - | - | 15 | - | - | 37,4 | - | 22.4 | 16.9 | |||
) Avantajı:
1.UL, CUL, CE, ISO9001: 2008
2. Biz özel yapılmış transformatörler sunuyoruz, OEM ve ODM AÇıKTıR
3. biz sürekli rekabetçi fiyatlarla beklediğiniz kalite sunmak
4.Transformer kalite ömrü: 10 Yıl.
5. Özel Satış hizmeti: 5 -10 Yıl
6.Transformer Testi: sevkiyat öncesi% 100 test
